一、板式mvr蒸發濃縮系統結構組成

1.蒸汽壓縮機：核心部件，負責將蒸發過程中產生的二次蒸汽進行壓縮，使其溫度和壓力升高。

2.板式蒸發器：采用板式結構，傳熱效率高，換熱面積大，低溫差傳熱性能好。

3.氣液分離器：用于分離蒸發后的汽液混合物，確保獲得濃縮的物料和二次蒸汽。

4.預熱器：利用冷凝水的余熱對進料進行預熱，提高系統整體能效。

5.控制系統：配備較早的自動化控制系統，通過傳感器實時監測溫度、壓力、液位等參數，自動調節設備運行。

二、板式mvr蒸發濃縮系統工作原理

1.蒸發過程：物料在板式蒸發器中被加熱蒸發，產生二次蒸汽。

2.蒸汽壓縮：二次蒸汽被蒸汽壓縮機吸入并壓縮，使其溫度和壓力升高。

3.再利用：壓縮后的高溫高壓蒸汽進入板式蒸發器的蒸汽側板間，對原液進行加熱。

4.冷凝：加熱后的物料繼續蒸發，產生的二次蒸汽再次被壓縮機吸入，之前用于加熱的蒸汽在換熱后冷凝成水，排出系統。

5.能量循環：除了啟動階段，整個蒸發過程中幾乎不需要外界新鮮蒸汽，主要依靠系統內部的二次蒸汽循環利用。

三、板式mvr蒸發濃縮系統技術特點

1.高效節能：通過壓縮蒸汽再利用，減少了外部熱源的需求，節能效果明顯。

2.緊湊設計：系統相對緊湊，占地面積小，特別適合于小空間建設。

3.自動化程度高：支持PLC控制及遠程監控，運行穩定性高。

4.傳熱效率高：板式蒸發器具有高傳熱系數和大有效換熱面積。

5.操作靈活：可根據需要調節壓縮比，適應不同的工藝要求。

四、板式mvr蒸發濃縮系統應用領域

1.化工行業：用于濃縮廢液、回收溶劑等。

2.食品行業：用于果汁濃縮、乳制品加工等。

3.制藥行業：用于提取液濃縮、廢水處理等。

4.環保領域：用于污水處理、廢水零排放等。

五、板式mvr蒸發濃縮系統價格

板式MVR蒸發濃縮系統的具體價格因處理量、配置等因素而異。一般來說，處理量越大，配置越高，價格越高。以處理量為5噸/小時的系統為例，設備總價可能在500-800萬元人民幣之間。

六、板式mvr蒸發濃縮系統選購建議

1.根據處理量選擇合適型號：根據實際需求選擇合適的蒸發量型號，避免設備過大或過小。

2.考慮自動化程度：選擇自動化程度高的設備，可以提高運行效率和穩定性。

3.關注節能效果：選擇節能效果明顯的設備，長期運行可節省大量能源成本。

4.售后服務：選擇有豐富經驗和技術實力的廠家，確保設備安裝調試及后期維護。

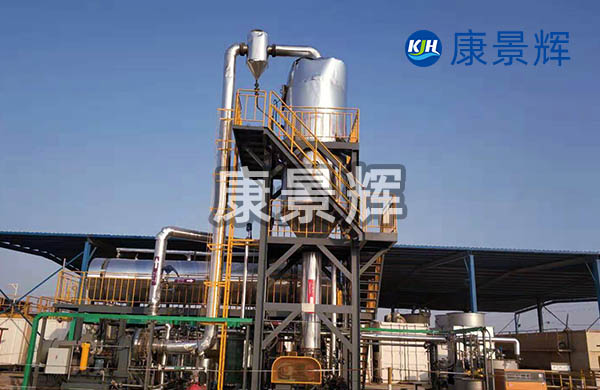

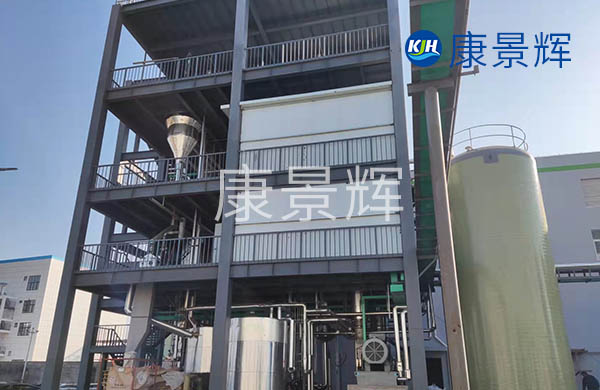

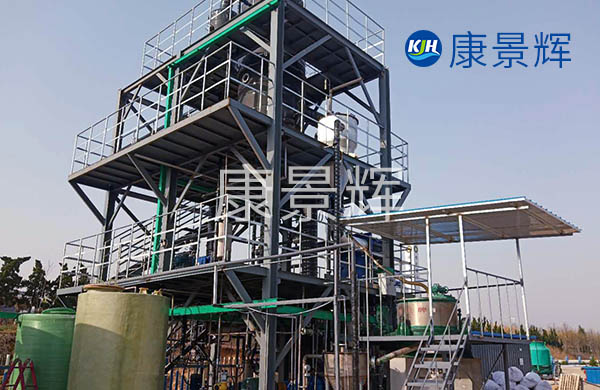

七、板式mvr蒸發濃縮系統應用案例

某化工企業采用板式MVR蒸發濃縮系統處理高鹽廢水，廢水含鹽量50,000mg/L，目標濃縮至200,000mg/L以上，實現零排放。系統運行數據顯示，噸水電耗約25kWh，較傳統多效蒸發降低60%，年運行成本降低約300萬元。

綜上所述，板式MVR蒸發濃縮系統因其快速節能、緊湊設計、自動化程度高等特點，成為化工、食品、制藥、環保等領域蒸發濃縮處理的理想選擇。在選購時，需根據具體工況選擇合適的型號和配置，以確保設備長期穩定運行。
